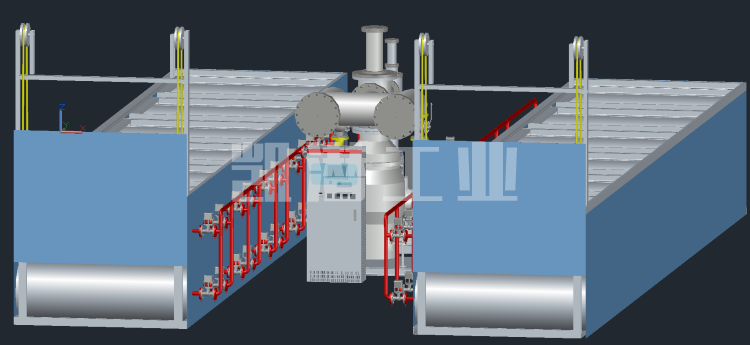

一、汽車用液化天然氣瓶夾層加熱抽真空系統概述

它主要用于加熱和抽真空汽車LNG氣瓶的中間層。 加熱爐用于將汽車的液化天然氣瓶加熱到150°C并保持該溫度。 通過循環熱空氣交換來實現熱量， 氣缸在內部和外部一起加熱。

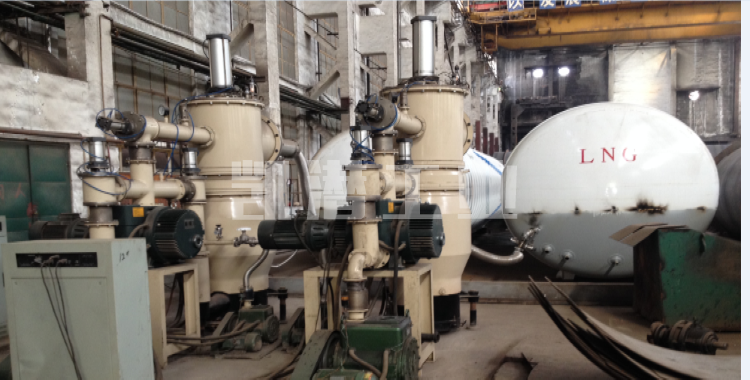

 在系統的真空加熱和脫氣過程中，使用由擴散泵和羅茨泵組組成的多級真空系統對低溫容器進行真空加熱和脫氣，以確保在真空加熱和脫氣過程中進行脫氣、汽車用LNG氣瓶的抽氣速度和真空度，以及整個系統組件使用的合理性。

二、抽真空控制系統介紹

該設備采用電氣與控制的集成形式，使用帶有15英寸觸摸屏的工業計算機運行自行開發的真空系統一鍵式控制程序，真正實現了“傻瓜式”操作，減少了對技術人才的依賴。

該系統還配備了工件真空泄漏檢測功能，可以進行一對一的動態真空檢測，可以在動態真空下檢測真空泄漏情況 在這種情況下，利用工位在工位下方關閉工件，系統可以繼續運行而不會影響其他工件的真空質量，這種設計優化了生產狀況，從而獲得了更高的生產效率。

三、抽真空系統設備特點

1.該系統設備是為150L至650L的LNG低溫儲罐設計和制造的，設計工位為40個工位；

2.采用自動電氣控制系統，一鍵式智能控制整個真空工藝路線的運行，而無需手動切換工藝步驟，避免了由于人為操作不當而導致的產品缺陷；

3.合理化計算，設計整個真空系統，優化真空管道系統，并使儲罐的密封真空- 超過行業實施標準。

4.根據系統的熱量損失設計加熱和更換系統，與吸塵配合，系統地解決吸塵問題
